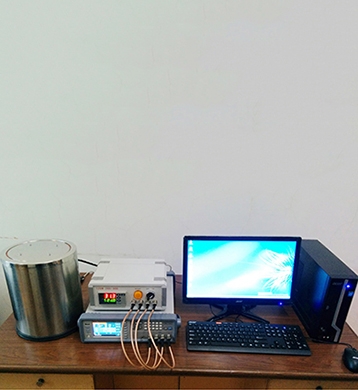

变温压电测试主要用于研究材料在不同温度下的压电性能，评估其准确性和可靠性可以从以下几个方面入手：

　　一、仪器设备相关因素

　　校准与精度

　　测试仪器的校准是确保准确性的基础。用于变温压电测试的设备，如压电测试仪、温度控制器等，应该定期进行校准。例如，压电测试仪的电荷灵敏度、电压灵敏度等参数需要依据标准校准器具进行校准，校准周期通常建议为一年一次。高精度的校准设备可以将测量误差控制在极小范围内，如电荷测量误差可控制在±1%以内。

　　仪器的精度也至关重要。温度控制精度直接影响测试结果，对于变温压电测试，良好的温度控制设备应能精准到±0.1℃甚至更高的精度。在整个测试温度范围内，如从-20℃到100℃，设备都要能够稳定且准确地控制温度，避免温度波动对压电性能测量产生干扰。

　　稳定性与重复性

　　仪器的稳定性可以通过长时间的测试来评估。在连续的变温压电测试过程中，观察仪器输出信号（如电压、电荷等）是否稳定。例如，在一次为期数小时的变温测试中，若压电测试仪的输出电压波动范围超过±5%，则可能表示仪器稳定性较差。

　　重复性是指在相同的测试条件下，仪器多次测量得到相同结果的能力。对于变温压电测试，可以在相同的温度点、相同的样品上进行多次重复测试。比如，对一个压电陶瓷样品在50℃下进行5次测试，每次得到的压电系数偏差应在允许范围内，通常要求相对标准偏差小于±3%，以确保仪器测量的重复性良好。

　　二、测试样品相关因素

　　样品制备与均匀性

　　样品的制备方法对测试准确性有很大影响。在制备压电材料样品时，要确保其内部结构均匀，没有明显的缺陷。例如，对于压电陶瓷，烧结过程需要严格控制温度、时间和气氛等参数，以保证陶瓷晶粒大小均匀、致密性良好。如果样品内部存在气孔、裂纹或者成分不均匀的情况，在变温过程中，其压电性能的测量结果就会出现较大偏差。

　　样品的形状和尺寸也需要标准化。在变温压电测试中，样品的尺寸应该符合测试仪器的要求，并且形状规则，便于准确测量。例如，对于使用电极夹具进行测试的情况，样品尺寸误差应控制在±0.1mm以内，以确保电极与样品之间的接触良好，从而提高测试的准确性。

　　样品代表性

　　所选取的测试样品要能够代表整个材料体系。如果是对一批压电材料进行性能评估，需要采用合适的抽样方法。例如，从不同批次生产的压电陶瓷中随机抽取样品，并且抽样数量要足够。根据统计学原理，当样本数量足够多时（如n≥30，n为样本数量），测试结果才能更准确地反映材料总体的性能。此外，对于复合材料，要考虑不同相在样品中的分布是否具有代表性，避免因局部特殊结构而影响测试结果。

　　三、测试环境相关因素

　　温度控制与均匀性

　　在变温压电测试中，温度控制的均匀性非常关键。测试环境的温度应该能够在设定的变温范围内均匀地分布在样品上。例如，在使用加热炉进行变温测试时，炉内温度场的均匀性要好，不同位置的温度偏差应控制在±1℃以内，否则样品不同部位的压电性能会因为温度差异而不同，导致测量结果不准确。

　　温度变化的速率也会影响测试结果。如果温度变化过快，样品内部可能会产生热应力，从而改变其压电性能。一般来说，变温速率应该控制在合理范围内，如0.5-2℃/min，这样可以使样品有足够的时间适应温度变化，保证测试结果的准确性。

　　电磁干扰与噪声

　　测试环境中的电磁干扰和噪声可能会对测试信号产生影响。变温压电测试仪器通常对电磁环境比较敏感，例如，附近的大型电机、高频信号发射装置等可能会产生电磁干扰。在测试时，应该尽量避免这些干扰源，或者采用电磁屏蔽措施。对于测试信号中的噪声，可以通过信号滤波技术来降低其影响。如采用低通滤波器，将频率高于一定值（如100Hz）的噪声信号滤除，提高测试信号的信噪比，从而增强测试结果的可靠性。

　　四、测试方法与数据处理相关因素

　　测试方法的合理性

　　选择合适的测试方法是确保准确性的重要环节。对于变温压电测试，有多种测试方法，如准静态法、谐振法等。不同的方法适用于不同类型的压电材料和测试需求。例如，准静态法适用于测量低频下的压电系数，而谐振法更适合测量材料的高频压电性能。在测试过程中，要严格按照所选测试方法的标准操作规程进行，包括样品的安装、电极的连接、激励信号的施加等步骤，以确保测试结果的准确性。

　　数据处理与分析

　　对测试数据进行正确的处理和分析是评估可靠性的关键。在变温压电测试中，需要对采集到的数据进行多种处理，如数据滤波、线性拟合等。例如，在测量压电系数随温度变化的曲线时，可能会受到噪声的影响，通过数据滤波可以得到更平滑的曲线。同时，对于数据的拟合，要选择合适的数学模型。根据材料的特性，可能采用线性模型、二次函数模型等进行拟合。在分析数据时，要考虑数据的误差范围，通过计算标准偏差、置信区间等统计量来评估数据的可靠性。
